Potřebujete dostat vodu na tlak až 83 barů a nechcete, aby vás to stálo majlant za elektřinu? Vysokotlaká čerpadla Danfoss APP dosahují energetické účinnosti až 92 % a ve světě jich běží přes 24 000. Celou řadu najdete u nás v e-shopu a se správnou velikostí vám rádi poradíme.

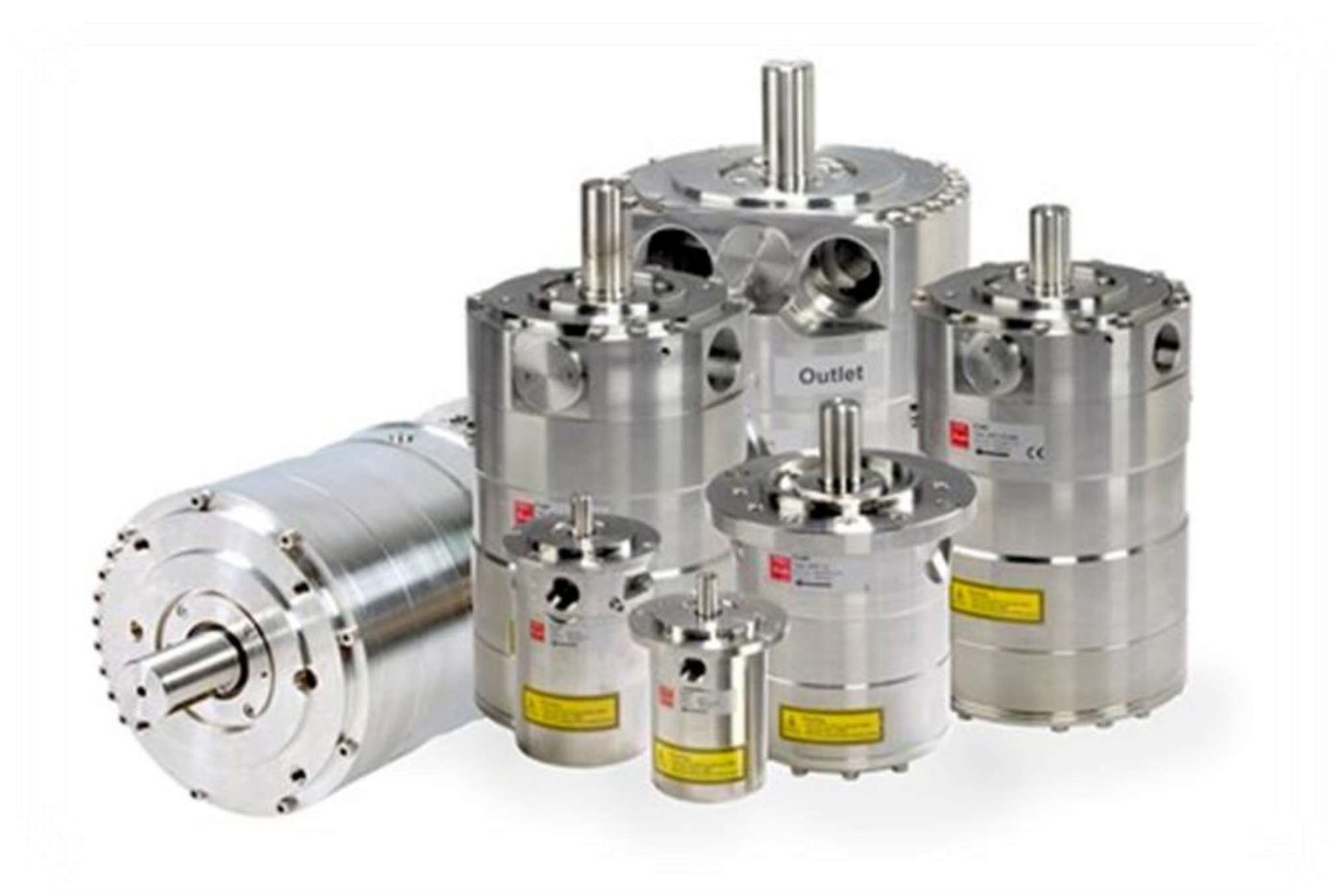

Co je čerpadlo Danfoss APP a proč šetří energii
APP (Axial Piston Pump) je axiální pístové čerpadlo s konstantním objemem. Na rozdíl od odstředivého čerpadla dodává při daných otáčkách pořád stejný průtok, ať je na výstupu jakýkoli tlak. Průtok tak jednoduše řídíte otáčkami, třeba frekvenčním měničem Danfoss iC7-Automation nebo VLT® AutomationDrive FC 301.
Za 20–25 let provozu dělá elektřina přes 95 % celkových nákladů na čerpadlo. Každé procento účinnosti se proto vrací mnohokrát.
- Žádný olej, žádná kontaminace. Čerpadlo maže samotná čerpaná voda, takže nehrozí znečištění permeátu mazivem.
- Servis až po 8 000 hodinách. Při dodržení specifikací Danfoss. Konstrukce má málo dílů, servis zvládnete na místě.
- Odolné materiály. Nerez Duplex a Super Duplex a PEEK vyztužený uhlíkovými vlákny. Zvládnou mořskou, brakickou i odpadní vodu.
- Kompaktní a lehké. Montáž vodorovně i svisle, bez tlumičů pulzací, protože pulzace tlaku je minimální.
- Integrovaný proplachovací ventil. Voda proteče ze vstupu na výstup i při stojícím čerpadle (kromě APP 5.1–10.2).
- Certifikace. Konstrukce dle EN 809, varianty s certifikací ATEX (označení Ex), výroba dle ISO 9001, ISO 14001 a IATF 16949.
Prohlédněte si čerpadla APP v e-shopu – od nejmenšího APP 0.6 až po APP 46.
Čerpadla APP 0.6–46 →Kde čerpadla APP pracují
Hlavní doménou je odsolování a reverzní osmóza, ale použití je mnohem širší:
Hotely a resorty
Kontejnerové RO jednotky na ostrovech a v přímořských oblastech.
Lodě a jachty
Palubní výroba pitné vody z mořské vody.
Offshore
Ropné a plynové plošiny daleko od pevniny.
Vodárny
Obecní a regionální úpravny vody.
Mobilní systémy
Humanitární a vojenské jednotky v terénu.
Průmysl a ultračistá voda
Výroba, odpadní vody (APP W) a zvlhčování.
Přehled řady APP – kterou velikost vybrat
Orientační přehled podle technického listu Danfoss. Přesné průtokové křivky a výpočet příkonu motoru vám rádi pošleme.
| Řada | Typický průtok* | Max. tlak | Typické použití |
|---|---|---|---|
| APP 0.6–1.0 | 0,22–0,54 m³/h | 83 bar | malé RO jednotky, jachty |
| APP 1.5–3.5 | 0,53–1,79 m³/h | 83 bar | kontejnerové RO, lodě |
| APP (W) 5.1–10.2 | 2,8–8,8 m³/h | 83 bar | RO, odpadní vody (verze W) |
| APP 11–22 | 7,5–21,9 m³/h | 70–83 bar | menší vodárny, průmysl |
| APP 21–46 | 14,8–39,4 m³/h | 70–83 bar | střední SWRO, hotely, resorty |
| APP 53–92 | až 92 m³/h | 83 bar | velké odsolovací stanice |
* Orientačně podle velikosti a otáček čerpadla. Hledáte variantu s keramickými díly? Mrkněte na APP 21–38 keramické.

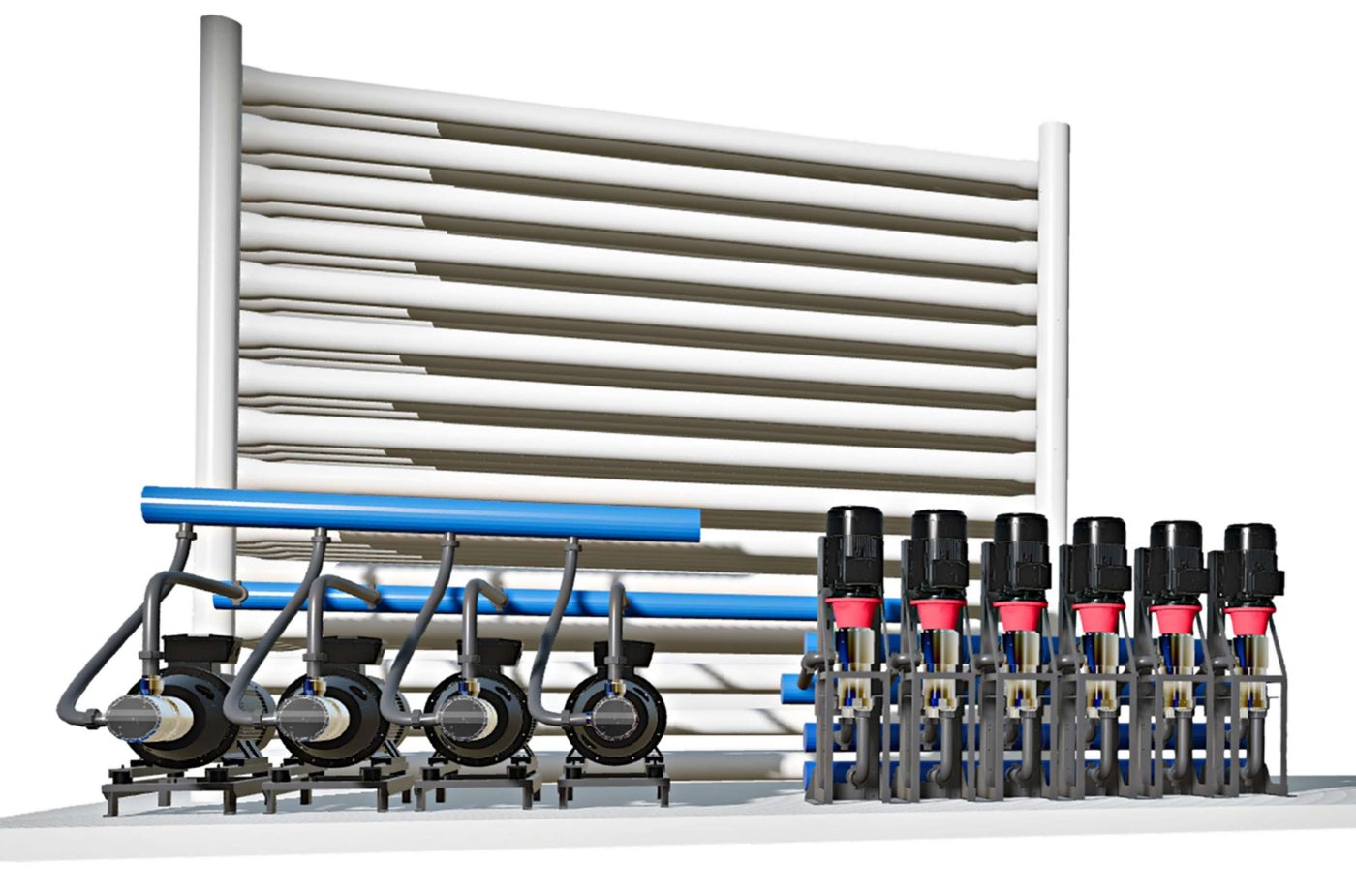

Paralelní zapojení: víc čerpadel, víc jistoty
Místo jednoho velkého odstředivého čerpadla dáte vedle sebe několik menších APP. Řídicí systém je zapíná podle aktuální spotřeby.
- Redundance: když jedno čerpadlo stojí, ostatní jedou dál.
- Škálování: výkon snadno navýšíte přidáním dalšího čerpadla.
- Úspora místa: dají se montovat i nad sebe.
- Nízké napětí: běžné NN motory a frekvenční měniče místo drahého VN pohonu.
| Kapacita linky (m³/den) | Počet čerpadel APP paralelně |
|---|---|
| 2 000 | 1 |
| 4 000 | 2 |
| 6 000 | 3 |
| 8 000 | 4 |
Jak vypadá úsporná reverzní osmóza mořské vody

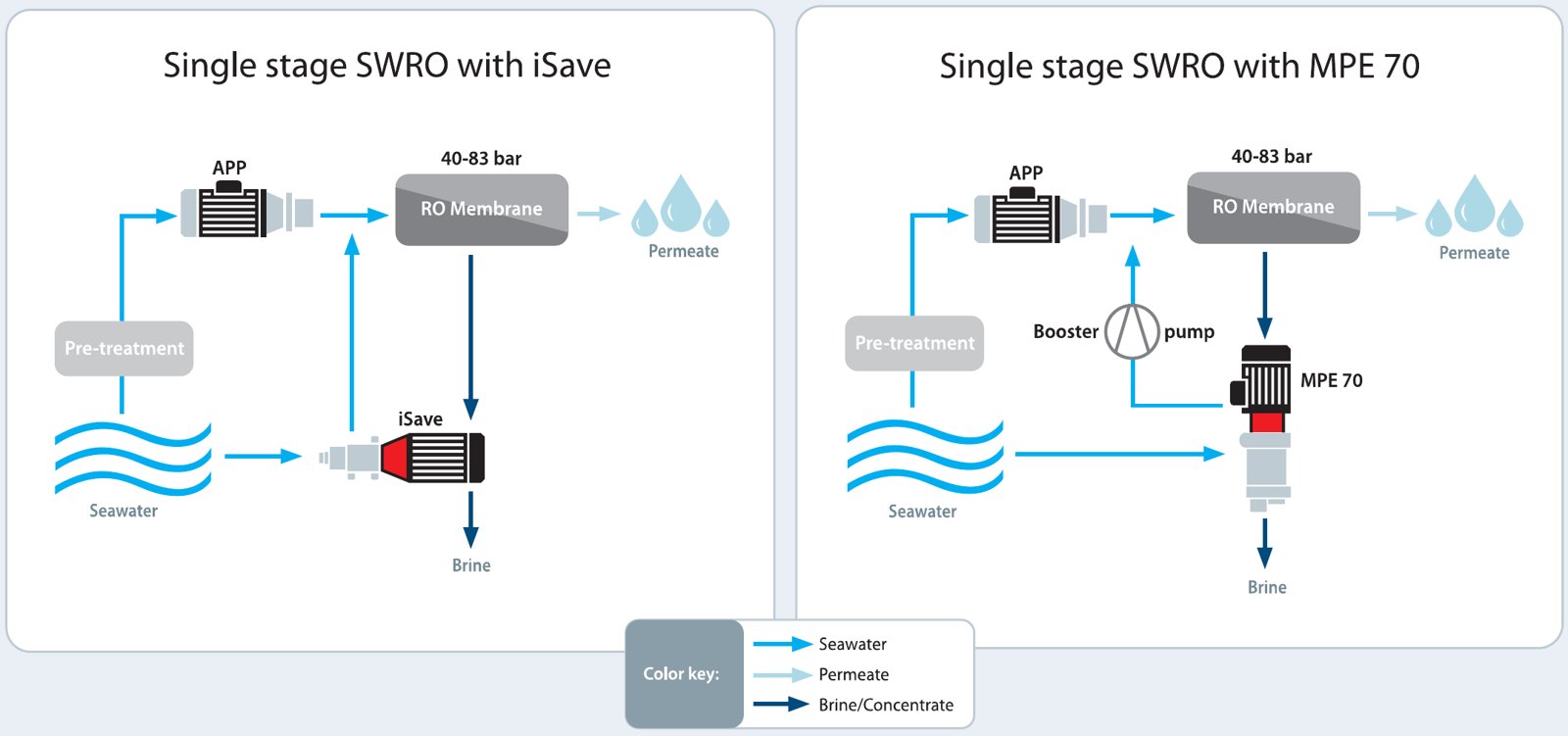

Jednostupňová SWRO: čerpadlo APP tlačí vodu na membránu (40–83 bar), rekuperátor vrací energii z koncentrátu.Po předúpravě vezme čerpadlo APP mořskou vodu a natlačí ji na RO membránu. Z membrány odchází čistá voda (permeát) a koncentrát pod vysokým tlakem. Tenhle tlak nemusí přijít nazmar. Rekuperátor energie Danfoss iSave ho předá zpátky do přívodní vody. Účinnost rekuperace je až 94 % a celková spotřeba energie SWRO může klesnout až o 60 %.
Řešíte celou RO linku? Kromě čerpadel APP vám naceníme i rekuperátory energie iSave a MPE 70. Stačí napsat na info@damatech.eu.
Vysokotlaké zvlhčování a průmyslová voda

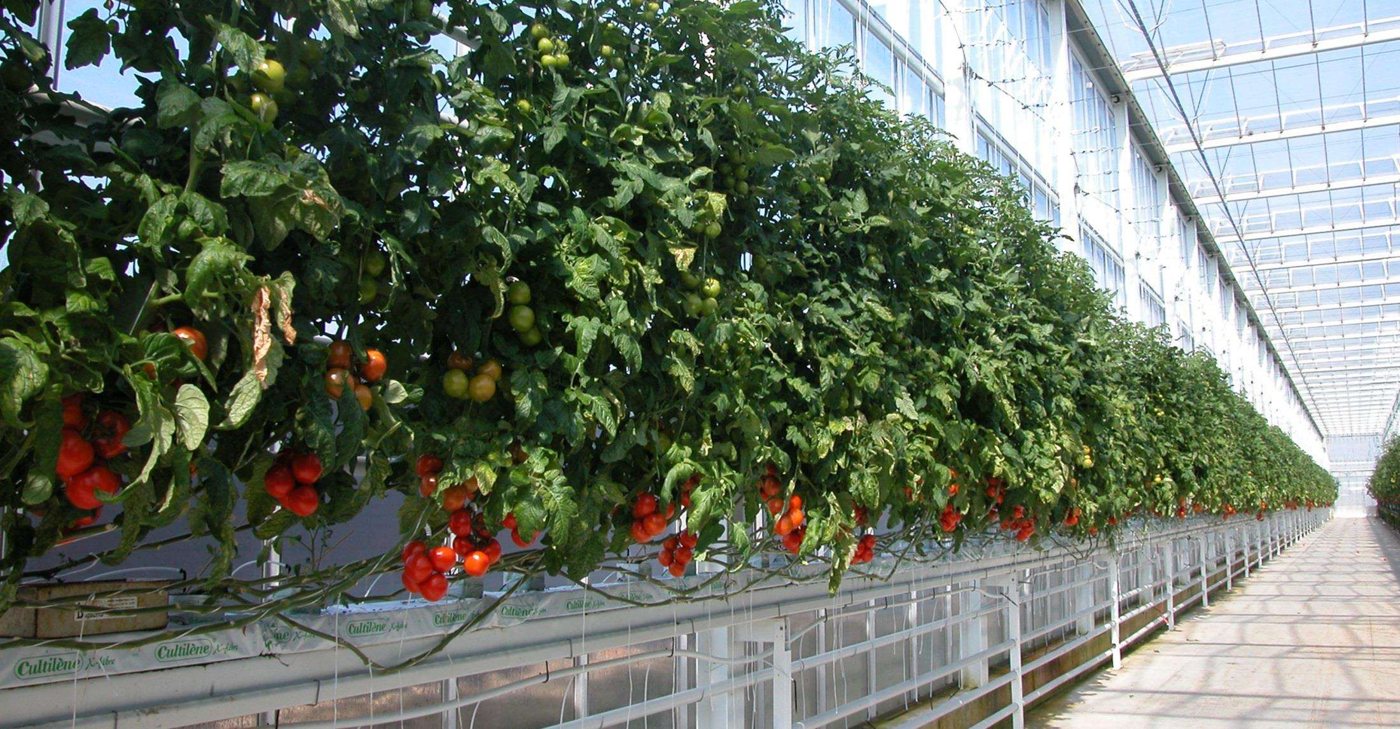

Vysokotlaká vodní mlha rychle nahrazuje tradiční zvlhčování ve sklenících, halách i chladírnách. Je spolehlivá a energeticky úsporná. Danfoss pro ni dodává kompletní sadu:
- Čerpadla PAHT – axiální pístová technologie pro ultračistou a demineralizovanou vodu. Pro běžnou vodu jsou tu čerpadla PAH.
- Solenoidové ventily VDHT – 2/2 i 3/2cestné. Trojcestné po vypnutí samy odtlakují potrubí.
- Pojistné ventily VRH – pro bezpečný provoz celého okruhu. Naceníme na info@damatech.eu.

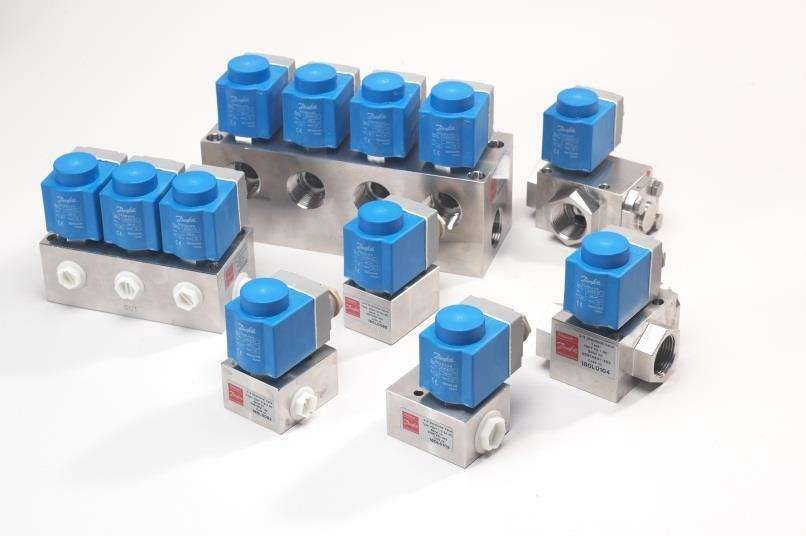

Ventily VDHT v kostce
- celonerezové provedení, pro otevřené systémy
- testováno na více než 500 000 sepnutí
- pístové těsnění z PTFE, nečistoty jdou z pístu propláchnout
- snesou běžné nečistoty – stačí filtrace 200 µm
- teplota média až 90 °C

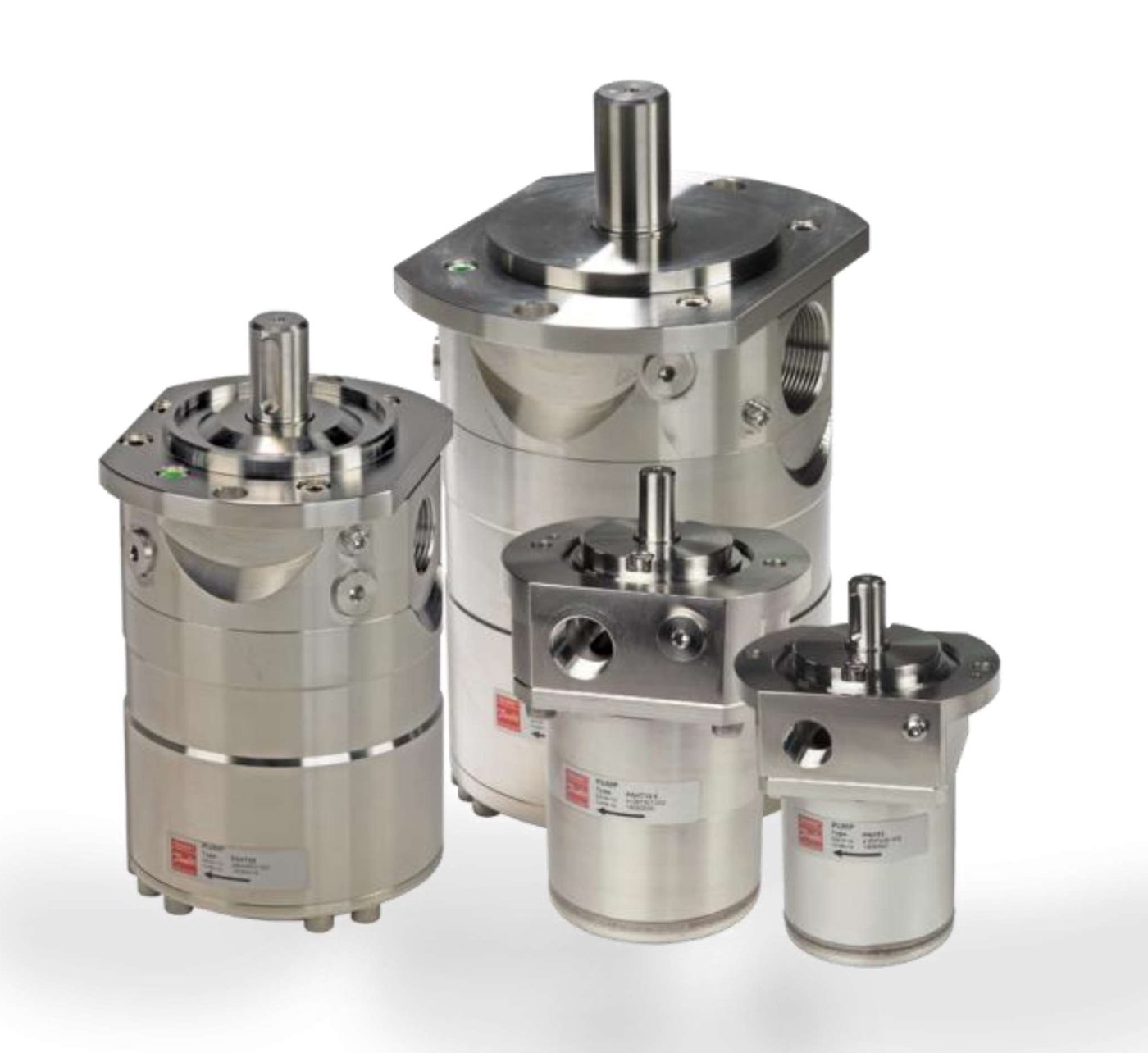

Čerpadla Danfoss PAHT pro vysokotlaké zvlhčování a průmyslovou vodu.Časté dotazy
Jaký je rozdíl mezi APP a odstředivým čerpadlem?
APP je objemové čerpadlo. Při stejných otáčkách drží stejný průtok bez ohledu na tlak a dosahuje vyšší účinnosti, a to i při částečném zatížení. Odstředivé čerpadlo s rostoucím tlakem ztrácí průtok i účinnost.
Potřebuje čerpadlo APP olej?
Ne. Mazání zajišťuje čerpaná voda, takže odpadá výměna oleje a riziko kontaminace vody.
Jak často se čerpadlo servisuje?
Při dodržení podmínek výrobce (hlavně správné filtrace na vstupu) počítejte se servisním intervalem kolem 8 000 provozních hodin. Servis jde udělat přímo na místě.
Jak vyberu správnou velikost?
Rozhoduje požadovaný průtok, tlak a otáčky motoru. Pošlete nám parametry vaší RO jednotky a doporučíme konkrétní typ i vhodný frekvenční měnič.
Nevíte si rady s výběrem? Napište na info@damatech.eu nebo volejte +420 799 040 400.
Všechna vysokotlaká čerpadla →Montujete nebo dodáváte RO systémy pravidelně? Podívejte se na velkoobchodní spolupráci.
