RAV, PN 10, DN 20, 5 m³/h, 0.2 bar, Vnitřní závit
Kód: 013U0222Detailní popis produktu

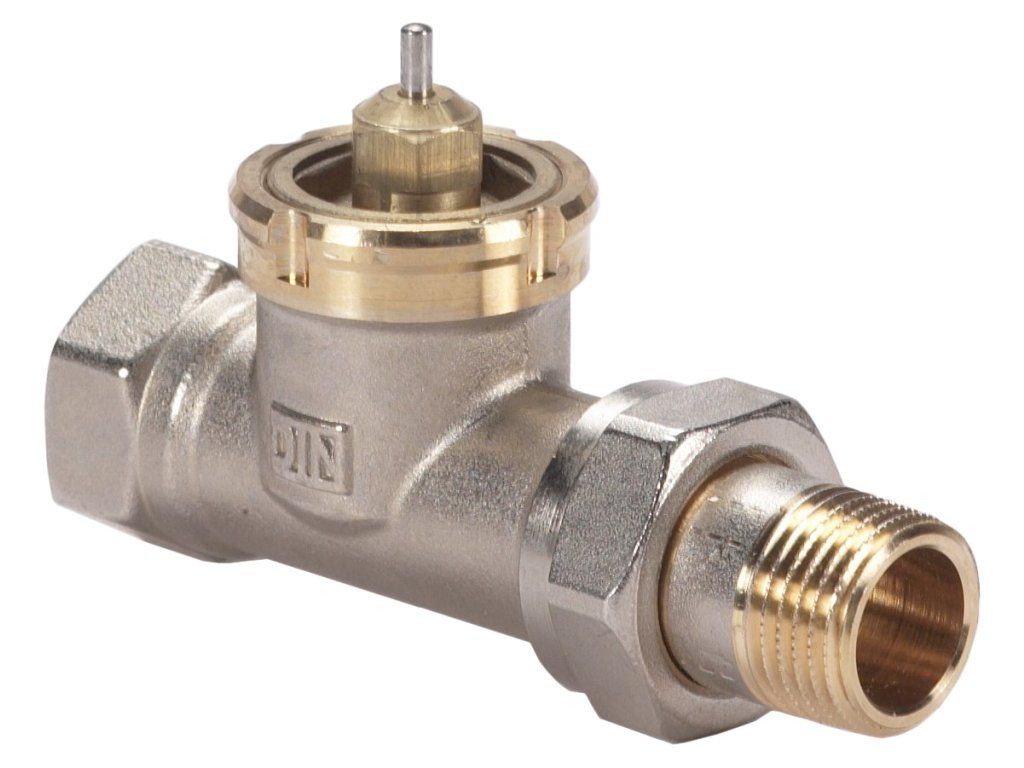

Automatický radiátorový ventil Danfoss RAV s integrovaným omezovačem diferenčního tlaku zajišťuje stabilní průtok radiátorem nezávisle na kolísání tlaku ve zbytku soustavy.
- Velikost ventilu: DN 20
- Velikost připojení: Vstup Rp 3/4 Výstup R 3/4 Vstup Rp 3/4, Výstup R 3/4
- Průměr: 20 mm
- Kvs hodnota: 5 m³/h
- Třída tlaku: PN 10
- Jmenovitý tlak: 10 bar
- Teplota média, min.: 2 °C
- Teplota média, max.: 120 °C
- Typ připojení: Vnitřní závit
- Standard připojení: ISO 7/1
- Materiál těla: Mosaz W. No 2.0402
Doplňkové parametry
| Kategorie: | RAV |
|---|---|
| Hmotnost: | 0.56 kg |
| EAN: | 5702420003733 |
| Průtoková teplota [°C] [min.]: | 2 |
| Velikost připojení: | Vstup Rp 3/4 Výstup R 3/4 Vstup Rp 3/4, Výstup R 3/4 |
| Standard připojení: | ISO 7/1 |
| Shoda s čínskou směrnicí RoHS: | Out of scope |
| Charakteristika průtoku: | Lineární |
| Počet portů: | 2 |
| Kavitační faktor: | 0.50 |
| Seznam látek pro případné zahrnutí do přílohy XIV nařízení REACH: | Lead (CAS no. 7439-92-1) |
| Materiál kuželky ventilu: | Pryž NBR |
| Materiál těla ventilu: | Mosaz W. No 2.0402 |
| Poloha vřetena: | Normálně otevřen |
| Funkce: | Řídicí ventil |
| Uložení baterií: | No |
| pH media [max.]: | 10 |
| Velikost ventilu: | DN 20 |
| pH media [min.]: | 7 |
| Výjimka ze směrnice EU RoHS: | 6(c) |
| Jmenovitý tlak [bar]: | 10 |
| Shoda s EU RoHS: | Yes with exemptions |
| Alternativní medium: | Glykolová voda až 30 % |
| Průtoková teplota [°C] [max.]: | 120 |
| Přípustná media: | District heating/cooling circulation water |
| PN alternativní VSP: | 6 |
| Zdvih [mm]: | 1.10 |
| Třída tlaku: | PN 10 |
| Typy připojení: | Vnitřní závit |
| Hodnoty Kvs [m³/h]: | 5.00 |
| Aplikace: | Vytápění a chlazení |
| Verze montáže: | volná |
| Průměr [mm]: | 20 |
-
