HRB 4, PN 10, DN 32, 16 m³/h, Rp 1 1/4
Kód: 065Z0415Detailní popis produktu

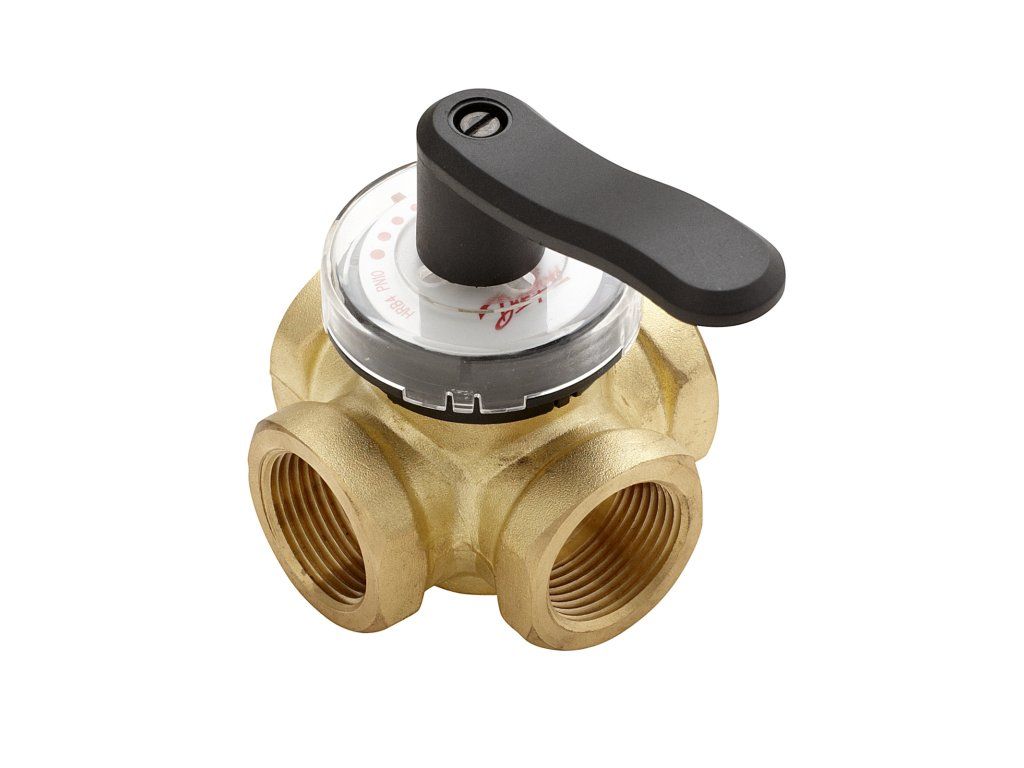

Rotační trojcestný ventil Danfoss slouží ke směšování nebo rozdělování průtoku ve topných a chladicích soustavách, typicky v kombinaci s elektrickým rotačním pohonem AMB.
- Velikost ventilu: DN 32
- Velikost připojení: Rp 1 1/4
- Průměr: 32 mm
- Kvs hodnota: 16 m³/h
- Třída tlaku: PN 10
- Jmenovitý tlak: 10 bar
- Teplota média, min.: 2 °C
- Teplota média, max.: 110 °C
- Typ připojení: Vnitřní závit
- Materiál těla: DZR mosaz CuZn36Pb2AS (CW 602N)
- Materiál kuželky: DZR mosaz CuZn36Pb2AS (CW 602N)
Doplňkové parametry
| Kategorie: | HRB 3, HRB 4 |
|---|---|
| Hmotnost: | 1.32 kg |
| EAN: | 5710104033730 |
| Průtoková teplota [°C] [min.]: | 2 |
| Zavírací diferenční tlak (směšovací) [bar] [max.]: | 1.0 |
| Velikost připojení: | Rp 1 1/4 |
| Zavírací diferenční tlak (rozdělovací) [bar] [max.]: | 2.0 |
| Provozní točivý moment [Nm]: | 5 |
| Shoda s čínskou směrnicí RoHS: | Out of scope |
| Charakteristika průtoku: | Charakteristika S |
| Počet portů: | 4 |
| Seznam látek pro případné zahrnutí do přílohy XIV nařízení REACH: | Lead (CAS no. 7439-92-1) |
| Materiál kuželky ventilu: | DZR mosaz CuZn36Pb2AS (CW 602N) |
| Materiál těla ventilu: | DZR mosaz CuZn36Pb2AS (CW 602N) |
| Uložení baterií: | No |
| pH media [max.]: | 10 |
| Velikost ventilu: | DN 32 |
| pH media [min.]: | 7 |
| Výjimka ze směrnice EU RoHS: | 6(c) |
| Jmenovitý tlak [bar]: | 10 |
| Shoda s EU RoHS: | Yes with exemptions |
| Alternativní medium: | Glykolová voda až 50 % |
| Port netěsnosti max. [% Kvs]: | 1.0 |
| Průtoková teplota [°C] [max.]: | 110 |
| Přípustná media: | District heating/cooling circulation water |
| PN alternativní VSP: | 6 |
| Třída tlaku: | PN 10 |
| Typy připojení: | Vnitřní závit |
| Hodnoty Kvs [m³/h]: | 16.00 |
| Těsnění u těsnění ucpávky: | EPDM |
| Materiál kluznice: | DZR mosaz CuZn36Pb2AS (CW 602N) |
| Aplikace: | Vytápění |
| Verze montáže: | Průtok |
| Průměr [mm]: | 32 |
-
