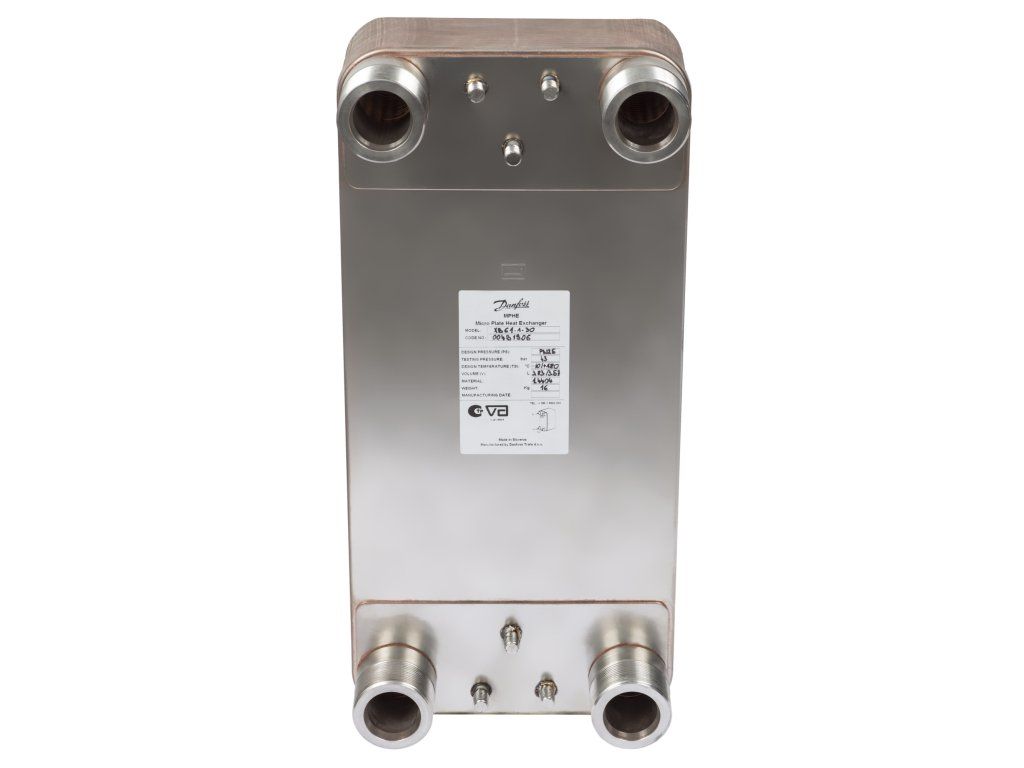

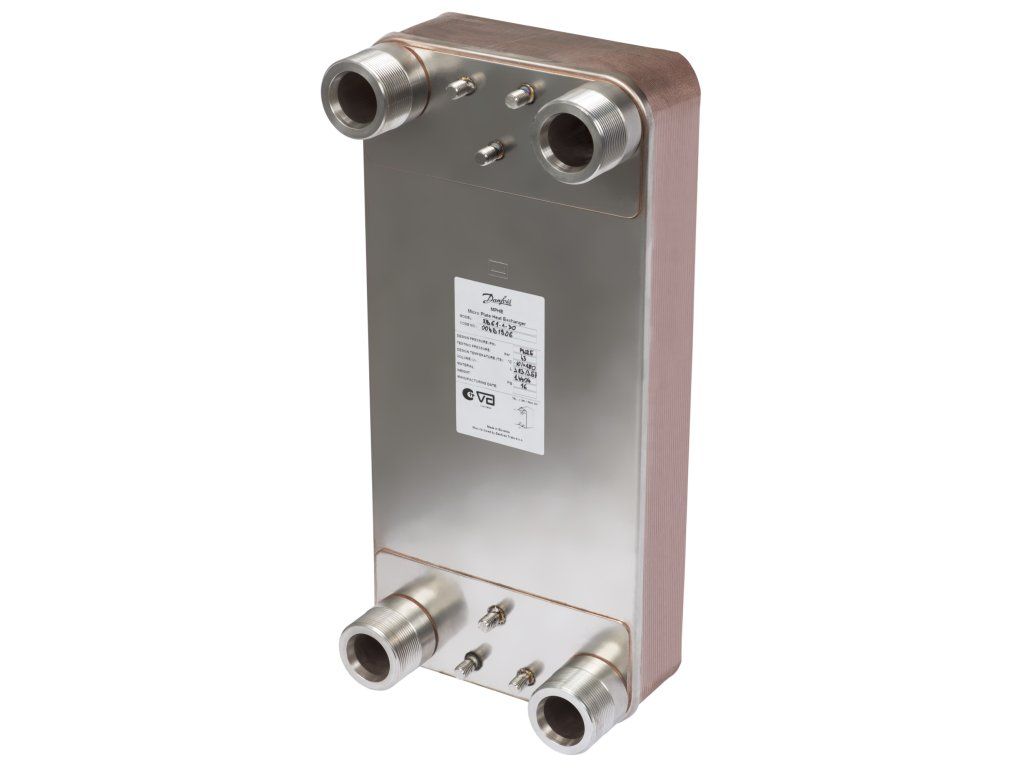

Mikrodeskový výměník tepla, XB61M-1, Počet desek: 90
Kód: 004B3444Související produkty
Detailní popis produktu
Mikrodeskový výměník tepla Danfoss XB61M-1 je pájený deskový výměník s kompaktní konstrukcí, určený pro efektivní přenos tepla mezi dvěma okruhy v systémech vytápění, chlazení nebo přípravy teplé vody. Malé rozměry umožňují instalaci i v prostorově omezených technických místnostech.
- Počet desek: 90
- Rozměry (Š×V bez nožek): 243 × 525 mm
- Materiál desky: 1.4404
- Pájecí materiál: Měď
- Vzor desky: M
- Standard připojení: ISO 228/1
- Max. pracovní tlak: strana 1: 25 bar
- Rozsah teploty: -196 až 180 °C
- Počet průchodů: 1
- Schválení: PED
Doplňkové parametry
| Kategorie: | XB61 |
|---|---|
| Hmotnost: | 41.85 kg |
| EAN: | 5702425090264 |
| Celková šířka [mm]: | 243 |
| Počet desek: | 90 |
| Standard připojení: | ISO 228/1 |
| Celková výška bez nožek [mm]: | 525 |
| Pájecí materiál: | Měď |
| Kategorie: | II |
| Vertikální středový otvor na straně 1 [mm]: | 456.0 |
| Horizontální středový otvor [mm]: | 174 |
| Skupina kapaliny: | 2 |
| Počet průchodů: | 1 |
| Shoda s čínskou směrnicí RoHS: | Yes |
| Formát balení: | Jednotlivé balení |
| V rozsahu platnosti WEEE: | No |
| Schválení: | PED |
| Materiál desky: | 1.4404 |
| Seznam látek pro případné zahrnutí do přílohy XIV nařízení REACH: | No |
| Uložení baterií: | No |
| Výjimka ze směrnice EU RoHS: | No |
| Shoda s EU RoHS: | Yes |
| Vzor desky: | M |
| Rozsah teploty [°C] [min.]: | -196 |
| Délka připojení na straně 2 [mm]: | 52 |
| Délka připojení na straně 1 [mm]: | 52 |
| Název výrobce: | Danfoss |
| Pracovní tlak na straně 2 [bar] [max.]: | 25 |
| Rozsah teploty [°C] [max.]: | 180 |
| Množství na formát balení: | 1 |
| Pracovní tlak na straně 1 [bar] [max.]: | 25 |
-
