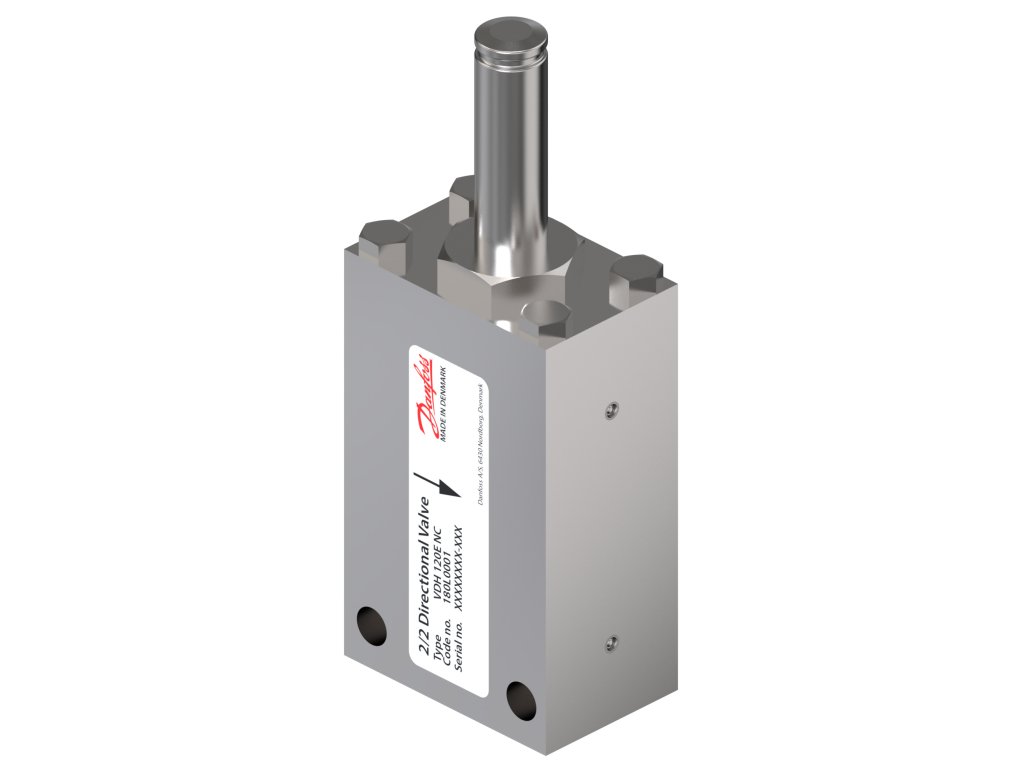

Solenoid operated valves, VDH 120 E NC, Hydraulic (180L0001)
Kód: 180L0001Detailní popis produktu
Spolehlivé spínání v hydraulických okruzích. Elektromagnetický ventil Danfoss VDH 120 E NC je vysokotlaký pilotně ovládaný ventil se standardizovaným hydraulickým připojením Cetop 3, díky kterému se snadno integruje do existujících hydraulických rozvodů.
Kam se hodí? Do hydraulických okruhů strojů a zařízení, kde je potřeba standardizované připojení Cetop 3 a rychlá, spolehlivá odezva ventilu.
Klíčové parametry
- Funkce: normálně zavřený (NC)
- Počet cest: 2/2
- Provedení: přímý průchod
- Princip ovládání: Pilot operated
- Provozní tlak: 1–140 bar
- Průtok: 5–120 l/min
- Připojení: Thread 1/2 in (Cetop 3)
- Teplota média: 3 až 50 °C
- Materiál tělesa: AISI 304
- Materiál těsnění: FKM
- Velikost cívky/aktuátoru: 13,5 mm
- Doba přepnutí: otevření max. 150 ms, zavření max. 400 ms
Doplňkové parametry
| Kategorie: | VDH 2/2 |
|---|---|
| Hmotnost: | 1.5 kg |
| EAN: | 5715162671955 |
| Media temperature [°C] [Min]: | 3 |
| Flow [gpm] [Min]: | 1.300 |
| Closing Time [ms] [Max]: | 400 |
| Type of accessory/spare part (EF000215): | Other |
| Outlet connection size [in]: | 1/2 in |
| Actuator size [mm]: | 13.5 |
| Product description: | Solenoid operated valves |
| Connection standard: | Cetop 3 |
| China RoHS compliance: | Out of scope |
| UL mark: | No |
| In scope of WEEE: | No |
| Media temperature [°F] [Max]: | 122 |
| Media temperature [°F] [Min]: | 37 |
| Height (EF000040): | 92 |
| Type designation: | VDH 120 E NC |
| REACH Candidate List substances: | No |
| Piston diameter Ø [mm]: | 18 |
| Inlet connection size [in]: | 1/2 in |
| Number of ways: | 2/2 |
| Opening time [ms] [Max]: | 150 |
| Function: | NC |
| Contains batteries: | No |
| Width (EF000008): | 92 |
| CE mark: | No |
| Operating pressure [barg] [Max]: | 140 |
| Flow [l/min] [Max]: | 120.00 |
| EU RoHS exemption clause: | No |
| Operating pressure [barg] [Min]: | 1 |
| EU RoHS compliance: | Yes |
| Flow [l/min] [Min]: | 5.00 |
| Operating pressure [psig] [Max]: | 2030 |
| Media temperature [°C] [Max]: | 50 |
| Flow [gpm] [Max]: | 32.000 |
| Operating pressure [psig] [Min]: | 15 |
| Spare part (EF013237): | TRUE |
| Serviceable: | Yes |
| Seal Material: | FKM |
| Operation: | Pilot operated |
| Material type: | Neutral media |
| Accessory (EF013236): | TRUE |
| Connection type: | Thread |
| Direction: | Straightway |
| Parts Program name: | VDH |
| Body material: | AISI 304 |
| Application: | Hydraulic |
-
VDH 2-ways Directional control valve for inline and CETOP 3 mounting: Datový list
-
Spool kit for VDH 120 E NC and NO: Instalační příručka
-
VDHT Solenoid Valves Standard NPT Thread: Datový list
