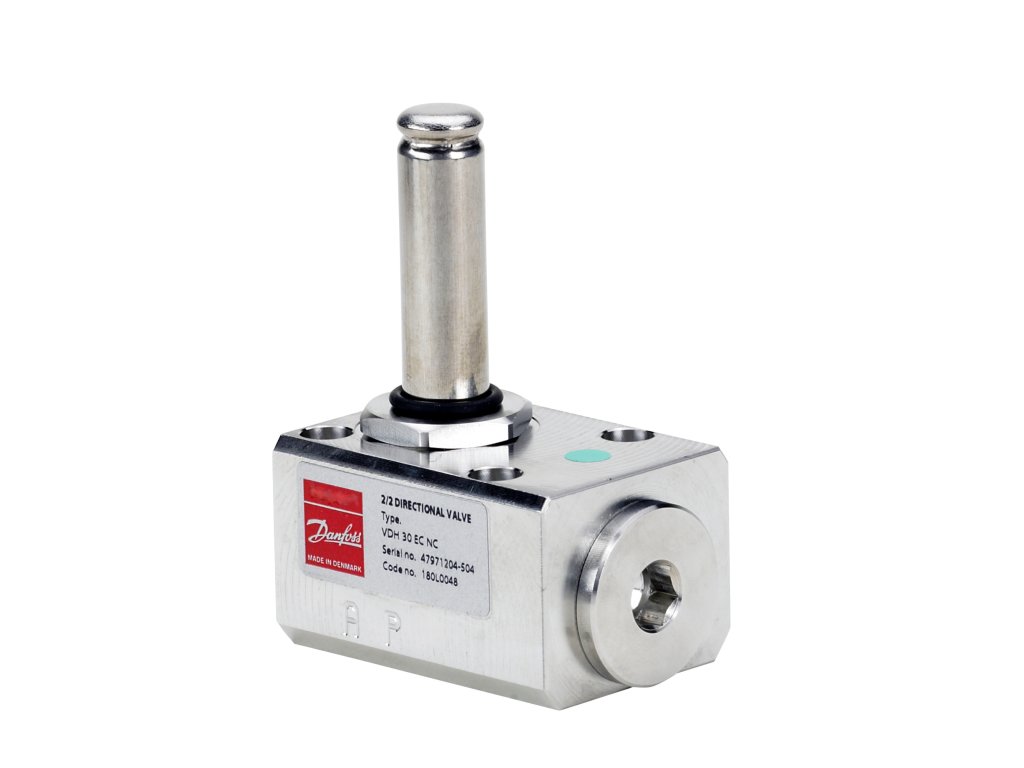

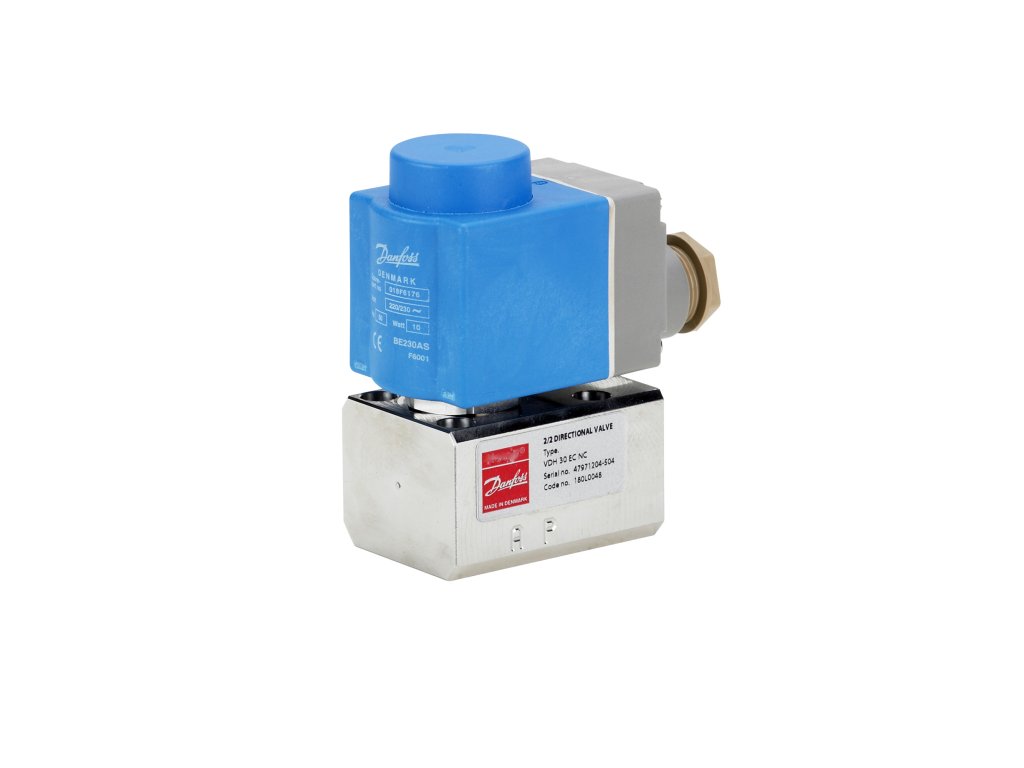

Solenoid operated valves, VDH 30 EC NC, Hydraulic (180L0048)
Kód: 180L0048Detailní popis produktu
Spolehlivé spínání v hydraulických okruzích. Elektromagnetický ventil Danfoss VDH 30 EC NC je vysokotlaký pilotně ovládaný ventil se standardizovaným hydraulickým připojením Cetop 3, díky kterému se snadno integruje do existujících hydraulických rozvodů.
Kam se hodí? Do hydraulických okruhů strojů a zařízení, kde je potřeba standardizované připojení Cetop 3 a rychlá, spolehlivá odezva ventilu.
Klíčové parametry
- Funkce: normálně zavřený (NC)
- Počet cest: 2/2
- Provedení: montážní blok
- Princip ovládání: Pilot operated
- Provozní tlak: 4–140 bar
- Průtok: 1–30 l/min
- Připojení: CETOP 3 / CETOP3 (Cetop 3)
- Teplota média: 3 až 50 °C
- Materiál tělesa: AISI 304
- Materiál těsnění: FKM
- Velikost cívky/aktuátoru: 13,5 mm
- Doba přepnutí: otevření max. 150 ms, zavření max. 350 ms
Doplňkové parametry
| Kategorie: | VDH 2/2 |
|---|---|
| Hmotnost: | 0.8 kg |
| EAN: | 5715162674413 |
| Media temperature [°C] [Min]: | 3 |
| Flow [gpm] [Min]: | 0.300 |
| Closing Time [ms] [Max]: | 350 |
| Type of accessory/spare part (EF000215): | Other |
| Outlet connection size [in]: | CETOP3 |
| Actuator size [mm]: | 13.5 |
| Product description: | Solenoid operated valves |
| Connection standard: | Cetop 3 |
| China RoHS compliance: | Out of scope |
| In scope of WEEE: | No |
| Media temperature [°F] [Max]: | 122 |
| Media temperature [°F] [Min]: | 37 |
| Height (EF000040): | 96 |
| Type designation: | VDH 30 EC NC |
| REACH Candidate List substances: | No |
| Piston diameter Ø [mm]: | 18 |
| Inlet connection size [in]: | CETOP 3 |
| Number of ways: | 2/2 |
| Opening time [ms] [Max]: | 150 |
| Function: | NC |
| Contains batteries: | No |
| Outlet size [in]: | CETOP 3 |
| Width (EF000008): | 96 |
| Operating pressure [barg] [Max]: | 140 |
| Flow [l/min] [Max]: | 30.00 |
| EU RoHS exemption clause: | No |
| Operating pressure [barg] [Min]: | 4 |
| EU RoHS compliance: | Yes |
| Flow [l/min] [Min]: | 1.00 |
| Operating pressure [psig] [Max]: | 2030 |
| Media temperature [°C] [Max]: | 50 |
| Flow [gpm] [Max]: | 8.000 |
| Operating pressure [psig] [Min]: | 50 |
| Spare part (EF013237): | TRUE |
| Serviceable: | Yes |
| Seal Material: | FKM |
| Inlet size [in]: | CETOP 3 |
| Operation: | Pilot operated |
| Material type: | Neutral media |
| Accessory (EF013236): | TRUE |
| Direction: | Manifold |
| Parts Program name: | VDH |
| Body material: | AISI 304 |
| Application: | Hydraulic |
-
VDH 2-ways Directional control valve for inline and CETOP 3 mounting: Datový list
-
VDHT Solenoid Valves Standard NPT Thread: Datový list
-
VDH 30 EC 2/2: Instalační příručka
