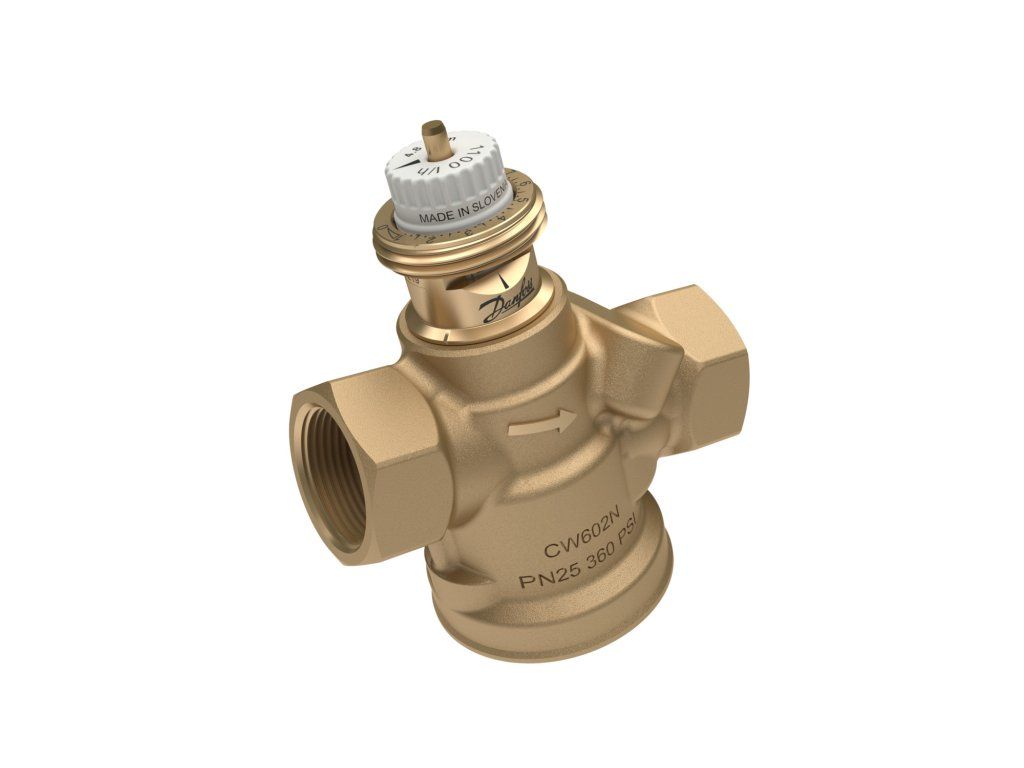

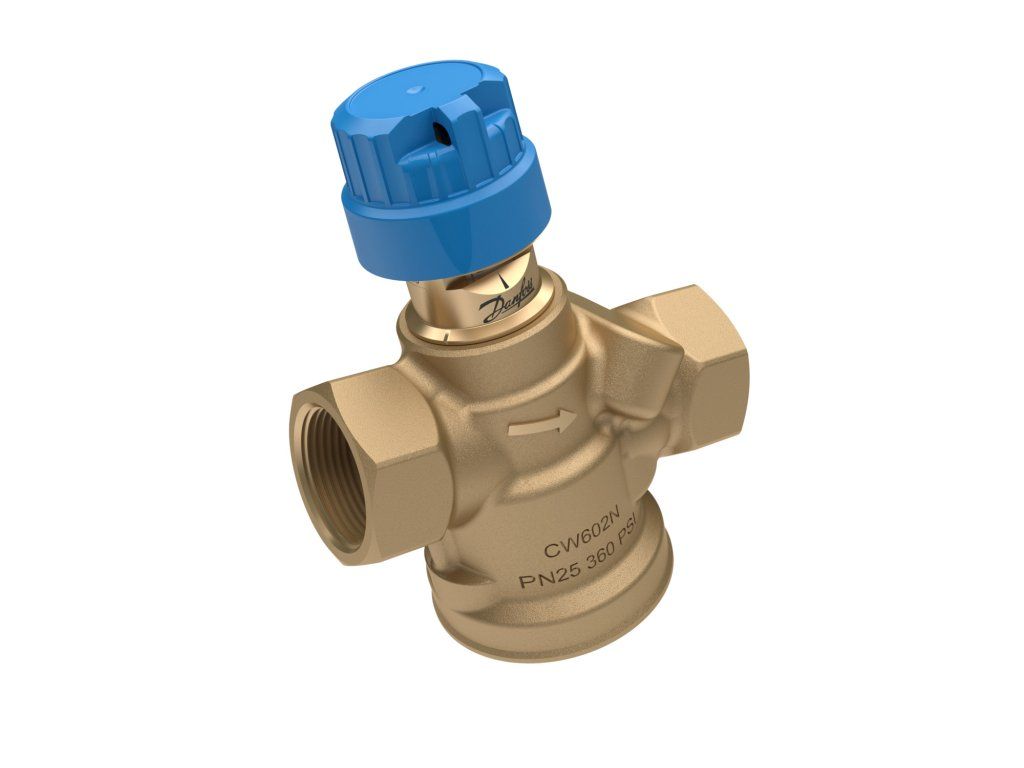

AB-QM, DN 20, Měřicí koncovky: Bez měřicích koncovek, Vnitřní závit ISO 7/1; Rp ¾
Kód: 003Z8323Související produkty
Detailní popis produktu
Připojovací sada Danfoss (závitová, šroubovací nebo přírubová) slouží k propojení deskového výměníku tepla s potrubím systému.
- Třída tlaku: PN 25
- Typy připojení: Vnitřní závit ISO 7/1
Doplňkové parametry
| Kategorie: | Ventily AB-QM |
|---|---|
| Hmotnost: | 0.62 kg |
| EAN: | 5714279039849 |
| Průtoková teplota [°C] [min.]: | -20 |
| Shoda s čínskou směrnicí RoHS: | Out of scope |
| Funkce uzavření: | Ano |
| Verze: | AB-QM 4.0 |
| Seznam látek pro případné zahrnutí do přílohy XIV nařízení REACH: | Lead (CAS no. 7439-92-1) |
| Materiál těla ventilu: | DZR Mosaz (CW 602N) |
| Uložení baterií: | No |
| Velikost ventilu: | DN 20 |
| Diferenční tlak [kPa] [max.]: | 600 |
| Výjimka ze směrnice EU RoHS: | 6(c) |
| Shoda s EU RoHS: | Yes with exemptions |
| Diferenční tlak [kPa] [min.]: | 16 |
| Omezení průtoku: | Ano |
| Průtoková teplota [°C] [max.]: | 95 |
| Nastavovací stupnice: | Ano |
| Zdvih [mm]: | 4.00 |
| Třída tlaku: | PN 25 |
| Měřicí koncovky: | Bez měřicích koncovek |
| Připojení servopohonu: | M30 x 1.5 |
| Typy připojení: | Vnitřní závit ISO 7/1 |
| Montážní poloha: | Přívodní/vratné potrubí |
| Jmen. průtok [m3/h]: | 1.100 |
-
