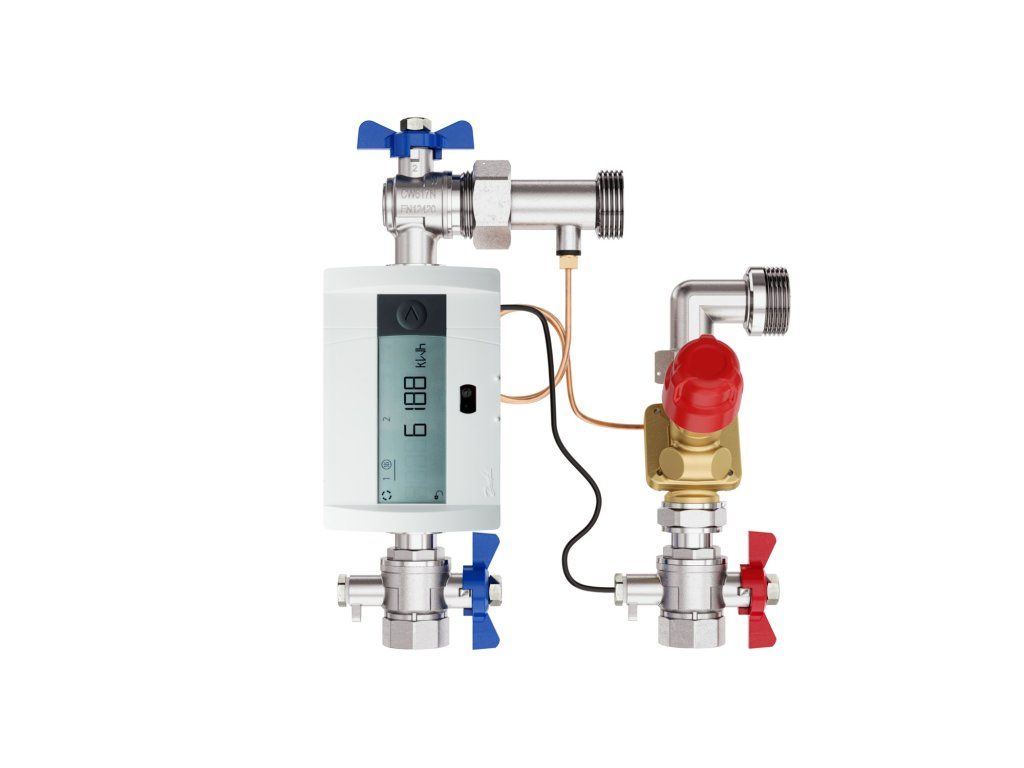

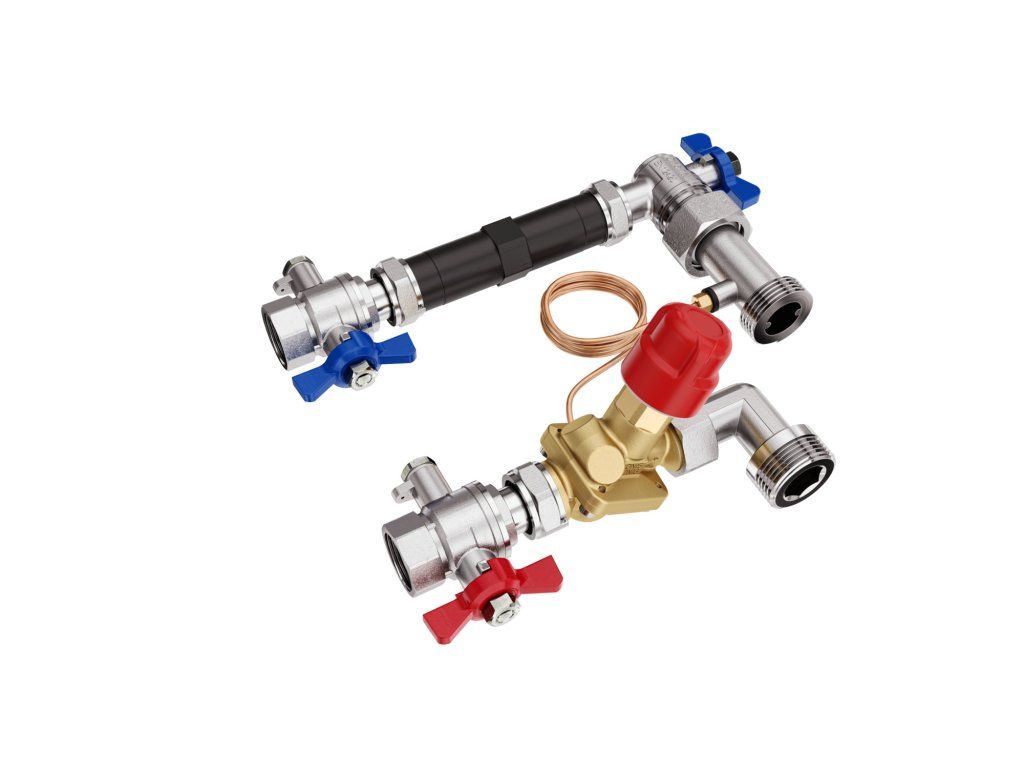

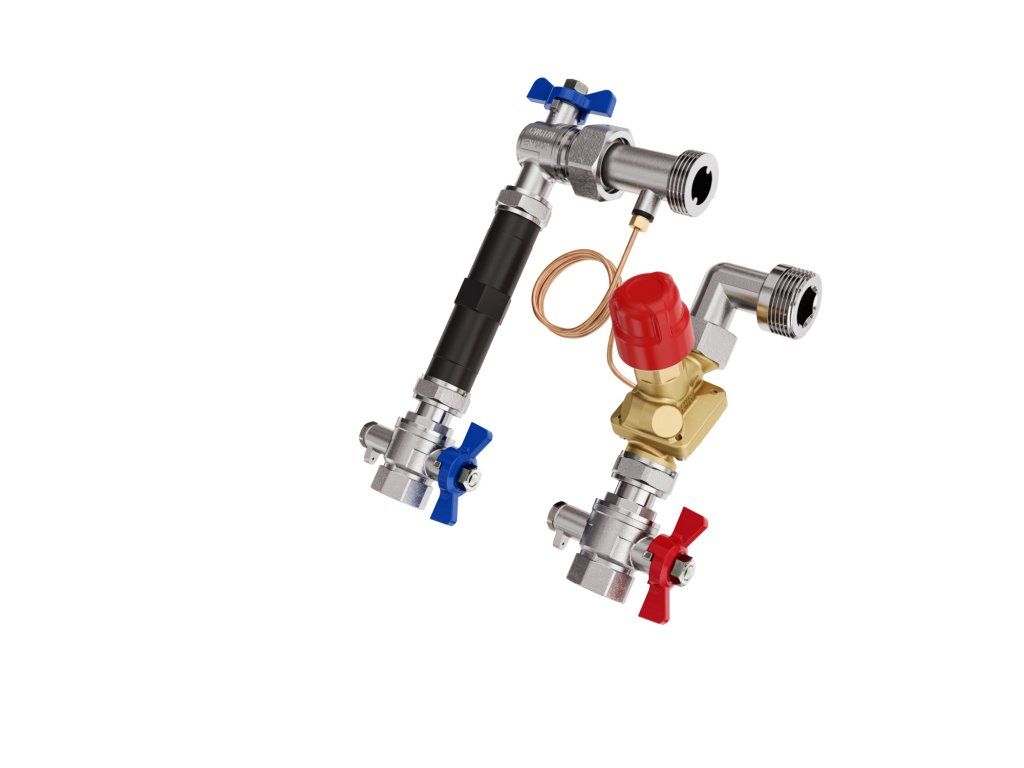

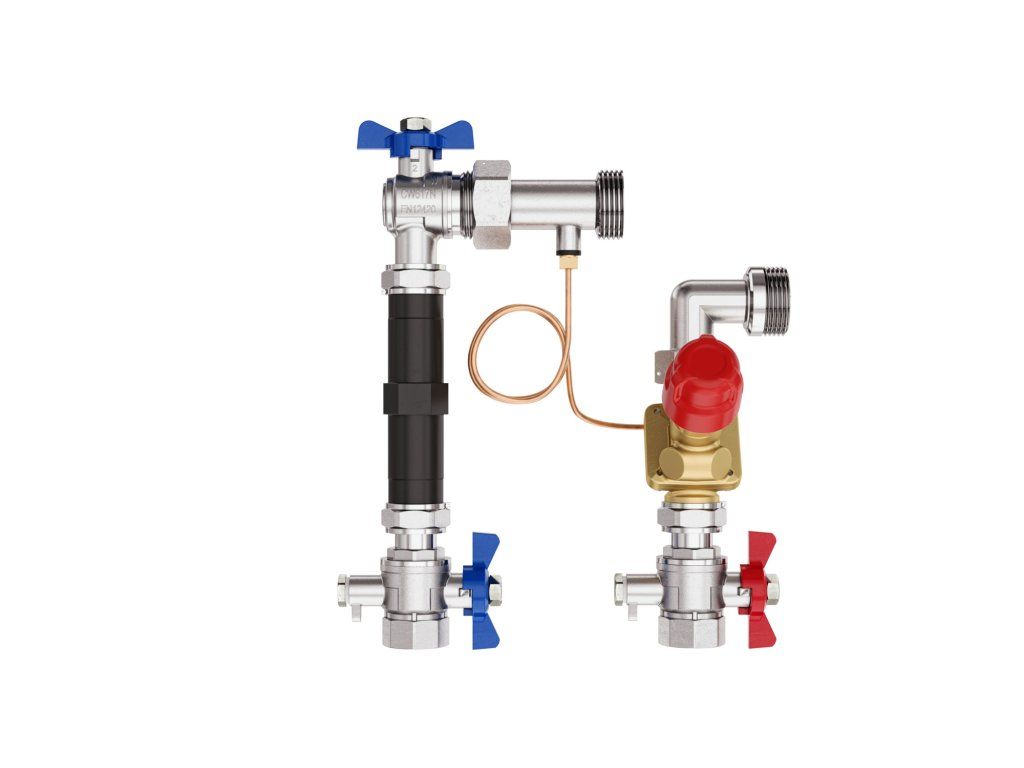

Sada AB-PM, DN 20, Vysoký tlak, Verikální
Kód: 003Z1473Související produkty
Detailní popis produktu
Partnerský ventil Danfoss AB-PM se používá společně s regulačním ventilem AB-QM jako měřicí a uzavírací prvek na zpátečce, což umožňuje snadnou kontrolu průtoku a servis okruhu.
- Velikost ventilu: DN 20
- Diferenční tlak, max.: 400 kPa
- Třída tlaku: PN 16
- Teplota média, min.: -10 °C
- Teplota média, max.: 120 °C
- Typ připojení: Vnější závit ISO 228/1
- Připojení servopohonu: M30 x 1.5
- Materiál těla: DZR mosaz CuZn36Pb2AS (CW 602N)
- Délka impulsního potrubí: 1.5 m
Doplňkové parametry
| Kategorie: | AB-PM sady |
|---|---|
| Hmotnost: | 2.03 kg |
| EAN: | 5702424222055 |
| Průtoková teplota [°C] [min.]: | -10 |
| První část: | AB-PM |
| Shoda s čínskou směrnicí RoHS: | Out of scope |
| Seznam látek pro případné zahrnutí do přílohy XIV nařízení REACH: | Lead (CAS no. 7439-92-1) |
| Materiál těla ventilu: | DZR mosaz CuZn36Pb2AS (CW 602N) |
| Předem sestaveno: | Ne |
| Uložení baterií: | No |
| Velikost ventilu: | DN 20 |
| Diferenční tlak [kPa] [max.]: | 400 |
| Výjimka ze směrnice EU RoHS: | 6(c) |
| Shoda s EU RoHS: | Yes with exemptions |
| Diferenční tlak [kPa] [min.]: | 28 |
| Průtoková teplota [°C] [max.]: | 120 |
| Délka impulsního potrubí [m]: | 1.5 |
| Třída tlaku: | PN 16 |
| Připojení servopohonu: | M30 x 1.5 |
| Typy připojení: | Vnější závit ISO 228/1 |
| Montážní poloha: | Přívodní potrubí |
| Typ setu: | Verikální |
| Tlaková verze: | Vysoký tlak |
-
